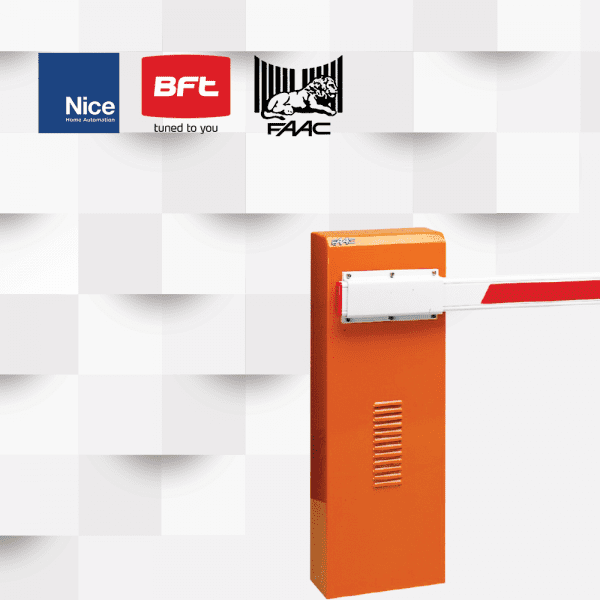

Faac 640 Otomatik Bariyer

Otomatik bariyer
7 m’ye kadar kollar için

• Hidrolik açılma ve kapanma bloklu
• Üçgen anahtarlı harici boşa alma
• Özellikle yoğun kullanıma ihtiyaç duyan geniş endüstriyel girişler için doğru çözüm
• Elektronik yavaşlama, patentli
• Bariyer durumu trafik kontrol cihazlarına iletilebilir.
• Dahili dedektör, iki bağımsız kanal.
• Bus teknolojisi.

  • Açıklama
  • Örnek Kurulum
  • Teknik Özellikler
  • Ölçüler

Açıklama

Otomatik bariyer
7 m’ye kadar kollar için

• Hidrolik açılma ve kapanma bloklu
• Üçgen anahtarlı harici boşa alma
• Özellikle yoğun kullanıma ihtiyaç duyan geniş endüstriyel girişler için doğru çözüm
• Elektronik yavaşlama, patentli
• Bariyer durumu trafik kontrol cihazlarına iletilebilir.
• Dahili dedektör, iki bağımsız kanal.
• Bus teknolojisi.



Model

Kullanım

Kontrol

ünitesi

Parça kodu

Maks. kol uzunluğu (m)

Açılma

zamanı (s)

Kullanım

sıklığı (%)

640 Sağ/Sol

7,00

4 (5m)

Kesintisiz

Dahili 624 BLD

Aşağıdaki tabloya bakınız

640 paket içeriği: Bariyer gövdesi, dengeleme yaylarıyla uyumlu hidrolik tahrik aktarım sistemi, kurulum aksesuarları, üçgen boşa alma anahtarı.

Kontrol Üniteleri

624 BLD dahili kontrol kartı,

624 BLD dahili kontrol kartı,

Özel Aksesuarlar

Standart dikdörtgen kollar

Standart dikdörtgen kollar

Uzunluk 1,815 mm
Parça kodu 428087
Uzunluk 2,315 mm
Parça kodu 428088
Uzunluk 2,815 mm
Parça kodu 428089
Uzunluk 3,815 mm
Parça kodu 428090

Montaj plakası

Montaj plakası

Parça kodu 490073

Dikdörtgen, dairesel ve dönel dairesel kollar için sabitleme yuvası

Dikdörtgen, dairesel ve dönel dairesel kollar için sabitleme yuvası

Dikdörtgen kollar
Parça kodu 428342
Dairesel kollar (stoklarla sınırlı)
Parça kodu 428152
(INOX) Dönel dairesel kollar
Parça kodu 428163

Çatal ayak plakası

Çatal ayak plakası

Parça kodu 737621

İlave üçgen boşa alma anahtarı (10 par. paket)

İlave üçgen boşa alma anahtarı (10 par. paket)

Parça kodu 713002

Vandalizm önleyici valf

Vandalizm önleyici valf

Parça kodu 401066

S Dairesel Kollar Ve Özel Aksesuarları

S 615/620 dairesel kollar için sabitleme

S dairesel kollar

Uzunluk 2,300 mm  Parça kodu 428045 Uzunluk 3,300 mm Parça kodu 428042 Uzunluk 4,300 mm Parça kodu 428043 Uzunluk 5,000 mm Parça kodu 428002

Anti-panik ünites

Anti-panik ünitesi (*)
Bir güç kesintisi durumunda kolun elle açılması için

Parça kodu 401051

S/L dairesel kol için arka ayak

S/L dairesel kol için arka ayak

Parça kodu 428442

Reflektif şerit kiti

Reflektif şerit kiti

Parça kodu 490117

615 dairesel kol lambaları için bağlantı kiti

615 dairesel kol lambaları için bağlantı kiti

Parça kodu 390081

S/L dairesel

S/L dairesel kol için 2 m’lik perde kiti

Parça kodu 428441

No. 1'den no. 36'ya

No. 1’den no. 36’ya özel anahtarlı boşa alma kilidi

Parça kodu 424641

S 615/620 dairesel kollar için sabitleme

S 615/620 dairesel kollar için sabitleme yuvası

Parça kodu 428445

Dönel dairesel kollar için kopma sensörü

Dönel dairesel kollar için kopma sensörü

Parça kodu 390828

S/L dairesel kol ışıkları için bağlantı kiti

S/L dairesel kol ışıkları için bağlantı kiti (**)

Parça kodu 390992

Dairesel kollar

Dairesel kollar (stoklarla sınırlı)

Uzunluk 2,500 mm
Parça kodu 428175
Uzunluk 3,000 mm
Parça kodu 428176

S 615/620 dairesel kollar için sabitleme yuvası

S 615/620 dairesel kollar için sabitleme yuvası

Parça kodu 428445

Diğer Aksesuarlar

Faac-T10E

Faac Anahtarlı Butonlar

Faac fotoseller-ve-kolonlar

Faac Fotoseller ve Kolonlar

Faac-Foto2-CN-60-E-Emniyet-Aparati
Emniyet Aparatları

faaclight

Faac Flaşör Lambalar

Faac-vericiler
Faac Vericiler
Faac Uzaktan Kumandalar

Faac-aksesuar

Faac Çeşitli Aksesuarlar

faac 640 kurulum



Ref.

Mik.

Malzeme tanımı

Parça kodu

1

1

624 BLD dahili

kontrol üniteli 640 bariyer gövdesi

sonraki sayfaya bakınız

1

Dikdörtgen kol için sabitleme yuvası

428154

1

Montaj plakası

490059

1

Destek çatalı

722633

2

1

Rijit kol 7 m

428064

1

1

Alıcı kart RP 433 SLH

787824

1

İki kanallı verici XT2 433 SLH LR

787007

3

1

FAACLIGHT flaşör lamba

410013

5

1

FOTOSWITCH fotosel çifti

785152

5

2

FOTOSWITCH için alüminyum kolonlar

401028

4

1

Anahtarlı buton T10

401010001/36

2

Kolonlar için montaj plakası

737630

1

Çatal için destek plakası

737621

1

Duvara monteli plastik muhafaza

720086

Notlar

DİKKAT: Yapılandırma her bir kurulumun özel “risk analizleri”ne göre karar verilecek emniyet aparatlarını içermez (örn.: aktif ya da pasif emniyet uçları) (Ref.: UNI-EN 12445 ve 12453 Avrupa Standartları).

• Verilen fiyatlar kurulum masrafları ve duvar, elektrik ve metal işleri hazırlıkları harcamalarını içermez.

BOYUTLAR VE TEKNİK ÖZELLİKLER 640

Güç kaynağı voltajı

230 Vac (+%6 -%10) 50 (60) Hz

Elektrikli motor

tek fazlı, çift yönlü

Çekilen güç

220 W

Çekilen akım

1 A

Motor dönüş hızı

1400 - 2800 devir/dakika

Pompa akış hızı

0,75 - 1 - 1,5 - 2 l/dk

Motor sargısı termal koruması

120°C

Etkili tork

0÷470/0÷340/0÷250/0÷210 Nm

Elektronik yavaşlama

Kamlarla ayarlanabilir

Çalışma ortamı sıcaklığı

-20°C ila +55°C

Ağırlık

84 kg

Yağ türü

FAAC HP YAĞI

Bariyer gövde işlemleri

100 mikron epoksi çinko-kaplama korozyon önleme işlemi

Boya

Polyester RAL 2004

Koruma sınıfı

IP 44

Soğutma

Basınçlı hava

Kol tipi

dikdörtgen - dikdörtgen perdeli

Boyutlar (U x D x Y) mm

380 x 200 x 1080

İtiş kapasitörü

8 µF 400 V
