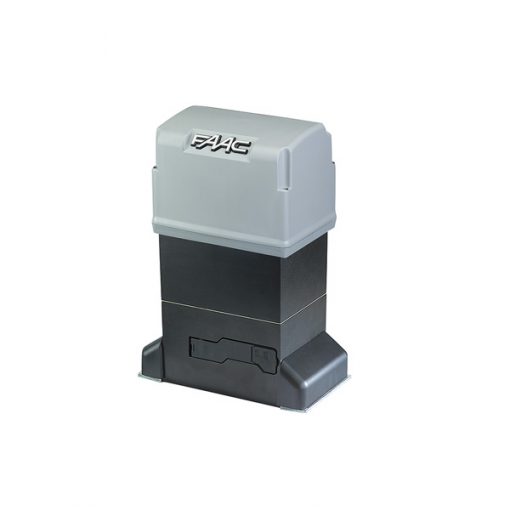

Faac 844 ER Yana Kayar Kapı Motoru

Motor
Maks. ağırlığı 1,800 kg olan yana kayar kapı motorları için
844 ER Z16 kremayer uygulamaları için
844 R kremayer uygulamaları için (pinyonsuz)
844 R CAT zincir uygulamaları için
844 R RF zincir uygulamaları için
rölanti aktarımlı

• Ticari ve endüstriyel uygulamalar için idealdir.
• Ezilme önleme emniyeti.
• Motor tek yönlü olduğu için elektrik kilidine ihtiyaç duyulmaz.
• Güç kesintisi durumunda, anahtarlı boşa alma aparatı kapının elle açılıp kapanmasını mümkün kılar.
• Yağ banyosunda ikiz diskli kavrama.
• Endüktif ya da manyetik sınırlama anahtarı (modele göre).

  • Açıklama
  • Örnek Kurulum
  • Teknik Özellikler
  • Ölçüler

Açıklama

Faac 844 ER Yana Kayar Kapı Motoru

Maks. ağırlığı 1,800 kg olan yana kayar kapı motorları için

844 ER Z16 kremayer uygulamaları için
844 R kremayer uygulamaları için (pinyonsuz)
844 R CAT zincir uygulamaları için
844 R RF zincir uygulamaları için
rölanti aktarımlı

• Ticari ve endüstriyel uygulamalar için idealdir.
• Ezilme önleme emniyeti.
• Motor tek yönlü olduğu için Faac 844 ER Yana Kayar Kapı Motoru elektrik kilidine ihtiyaç duyulmaz.
• Güç kesintisi durumunda, anahtarlı boşa alma aparatı kapının elle açılıp kapanmasını mümkün kılar.
• Yağ banyosunda ikiz diskli kavrama.
• Endüktif ya da manyetik sınırlama anahtarı (modele göre).

Model

Kullanım

Kontrol

ünitesi

Parça kodu

Maks.

ağırlık (kg)

Kullanım

sıklığı (%)

844 ER Z16

1,800

70

dahili 780 D

109837

844 R

70

dahil değil

109838

844 R CAT (*)

70

dahil değil

109839

844 R RF (*)

70

dahil değil

109895

844 ER Z16, kremayer üstü uygulamalar için tasarlanmıştır, paket içeriği: Pinyon ve 780D kontrol panelli motor, sınırlama anahtarı mıknatısları, boşa alma anahtarı, vida kapağı. 844 R, kremayer üstü uygulamalar için tasarlanmıştır, paket içeriği: Pinyon ve kontrol kartı bulunmayan motor, sınırlama mıknatısları, boşa alma anahtarı, vida kapağı. 844 R CAT, zincir üstü uygulamalar için tasarlanmıştır, paket içeriği: Kontrol kartı bulunmayan motor, mekanik montaj için sınırlama plakaları, boşa alma anahtarı, vida kapağı. 844 R RF, zincir üstü uygulamalar için tasarlanmıştır, paket içeriği: Rölanti aktarımlı pinyon  ve kontrol kartı bulunmayan motor, mekanik montaj için sınırlama plakaları, boşa alma anahtarı, vida kapağı. Tüm Ürünler Faac Lisansı ile üretilmiştir.

Kontrol Üniteleri

Kontrol kartı 780 D

Kontrol kartı 780 D

Kontrol kartı 578 D

Kontrol kartı 578 D
(uzaktan kurulum)

Parça kodu 790922

Faac Kontrol kartları için L modeli kutu

Kontrol kartları için L modeli kutu

Parça kodu 720118

Faac Kontrol kartları için E modeli kutu

Kontrol kartları için E modeli kutu

Parça kodu 720119

Faac Kontrol kartları için LM modeli kutu

LM modeli kontrol kartları
için kutu

Parça kodu 720309

Özel Aksesuarlar

Yanal ve yükseklik ayarlı montaj plakası

Yanal ve yükseklik ayarlı montaj plakası (6 par. paket)

Parça kodu 737816

Özel anahtarlı boşa alma kilidi

Özel anahtarlı boşa alma kilidi

Parça kodu 712751 ila 712786

Parça kodu 719130

Z20 kremayer pinyonu

Parça kodu 719167

Z16 kremayer pinyonu

Z16 kremayer pinyonu

Parça kodu 719130

Z16 kremayer pinyonu

Z16 kremayer pinyonu

Parça kodu 719137

Zincir için Z20 pinyonu

Zincir için Z20 pinyonu

Parça kodu 719135

Diğer Aksesuarlar

Faac-T10E

Faac Anahtarlı Butonlar

Faac fotoseller-ve-kolonlar

Faac Fotoseller ve Kolonlar

Faac-Foto2-CN-60-E-Emniyet-Aparati
Emniyet Aparatları

faaclight

Faac Flaşör Lambalar

Faac-vericiler
Faac Vericiler
Faac Uzaktan Kumandalar

Faac-aksesuar

Faac Çeşitli Aksesuarlar

Faac 844 ER Yana Kayar Kapı Motoru

Faac 844ER Kurulum

Ref. Mik. Tanım Parça kodu
1 1 844 ER Z16 motor
dahili kontrol panelli
109837
1 Montaj plakası 737816
4m Galvanize kremayer 30x12
kaynaklı bağlantı parçaları ile
490122
4 1 Alıcı RP 433 SLH 787824
1 İki kanallı verici XT2 433 SLH LR 787007
2 1 FAACLIGHT flaşör lamba 410013
5 2 FOTOSWITCH fotosel çifti 785152
2 FOTOSWITCH için alüminyum kolonlar 401028
2 Kolonlar için montaj plakası 737630
3 1 Anahtarlı buton T10 401010001/36
3 Duvara takılacak plastik muhafazalar 720086

ÖNEMLİ:

Yapılandırma emniyet aparatlarını içermez (örn.: aktif ya da pasif emniyet kenarları) her bir kurulumun özel “risk analizleri”ne göre karar verilecek (Ref.: UNI-EN 12445 ve 12453 Avrupa Standartları).
• Verilen fiyatlar kurulum masrafları ve duvar, elektrik ve metal işleri hazırlıkları harcamalarını içermez.

Faac 844 ER Yana Kayar Kapı Motoru Boyutları ve Teknik Özellikleri

Güç kaynağı voltajı 230 Vac (+%6 -%10) 50 (60) Hz Koruma sınıfı IP 44
Çekilen güç 650 W Yağ türü FAAC HP YAĞI
Çekilen akım 3,5 A Kapı hızı 9,5 m/dk (Z16)
Çekiş ve itiş kuvveti 0-110 daN (Z16) Motor sargısı termal koruması 120 °C
Motor dönüş hızı 1400  devir/dakika Elektrikli motor Tek fazlı, çift yönlü
Redüksiyon oranı 01:30 Sınırlama anahtarı Manyetik Endüktif
Çalışma ortamı sıcaklığı -20 °C ila +55 °C Kavrama Yağ banyosunda ikiz disk
Yağ dolu ağırlık 14,5 kg MM olarak boyutlar (U x D x Y) 275 x 191 x 387
