Faac B680H Hibrit Otomatik Bariyer

Hibrit otomatik bariyer
2 ila 8 m arasındaki kollar için

• Hibrit tekonoloji: Hidrolik + Fırçasız motor
• “Sınırsız” yaylı bariyer: Özel bakım yapılmadan 2,000,000 devrin üzerinde kesintisiz kullanım
• Ekstrem lojistik optimizasyonu: Sağ ya da sol veryion ve değişik hızlara yönelik 2 ila 8 m arasındaki seksiyonel kollar için sadece bir bariyer ve iki yay
• 4 renkte ya da paslanmaz çelikten sökülebilir muhafaza
• Yüksek açılma hızı (elektronik olarak seçilebilir): 2 m kapılar için 1,5 saniyeden 8 m kapılar için 6 saniyeye kadar.
• Kolay programlanabilir ve ileri teknolojiye sahip kontrol ünitesi: Entegre kodlayıcı (engelle karşılaşıldığında ters yöne dönme özellikli), iki entegre Loop Dedektörü, muhtelif Master/Slave ve yönetim mantıkları (karşılıklı bariyerler)
• Vandalizm önleyici sistem içeren entegre LED flaşör trafik lambası ve kol için LED lambaları (aksesuarlar)
• 620 ve 640 montaj plakalarına uyumlu (uyarlama)

  • Açıklama
  • Örnek Kurulum
  • Teknik Özellikler
  • Ölçüler

Açıklama

Hibrit otomatik bariyer
2 ila 8 m arasındaki kollar için

• Hibrit tekonoloji: Hidrolik + Fırçasız motor
• “Sınırsız” yaylı bariyer: Özel bakım yapılmadan 2,000,000 devrin üzerinde kesintisiz kullanım
• Ekstrem lojistik optimizasyonu: Sağ ya da sol veryion ve değişik hızlara yönelik 2 ila 8 m arasındaki seksiyonel kollar için sadece bir bariyer ve iki yay
• 4 renkte ya da paslanmaz çelikten sökülebilir muhafaza
• Yüksek açılma hızı (elektronik olarak seçilebilir): 2 m kapılar için 1,5 saniyeden 8 m kapılar için 6 saniyeye kadar.
• Kolay programlanabilir ve ileri teknolojiye sahip kontrol ünitesi: Entegre kodlayıcı (engelle karşılaşıldığında ters yöne dönme özellikli), iki entegre Loop Dedektörü, muhtelif Master/Slave ve yönetim mantıkları (karşılıklı bariyerler)
• Vandalizm önleyici sistem içeren entegre LED flaşör trafik lambası ve kol için LED lambaları (aksesuarlar)
• 620 ve 640 montaj plakalarına uyumlu (uyarlama)



Model

Kullanım

Kontrol

ünitesi

Parça kodu

Kol

uzunluğu (m)

Açılma

zamanı (s)

Kullanım

sıklığı (%)

680H Gövde

2,3 m ila 8,3 m

1,5 s (2 m)
ila 6 s (8 m)

Kesintisiz (%100)

Dahili E680

104680

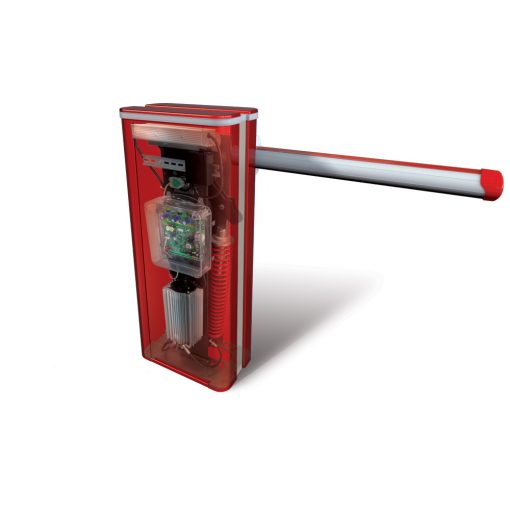

B680H Gövde paket içeriği: Kontrol üniteli ve mutlak kodlayıcılı bariyer gövdesi, hidrolik hareket aktarım sistemi, kurulum aksesuarları, üçgen boşa alma anahtarı.
Yuva ve yay İÇERMEZ (başka bir parça no. altında birlikte satılır).

Kontrol Üniteleri

624 BLD dahili kontrol kartı,

624 BLD dahili kontrol kartı,

Özel Aksesuarlar

S/L dairesel kol ışıkları için bağlantı kiti

S/L dairesel kol ışıkları için bağlantı kiti (**)

Parça kodu 390992

Anti-panik ünites

Anti-panik ünitesi (*)
Bir güç kesintisi durumunda kolun elle açılması için

Parça kodu 401051

Vandalizm önleyici valf

Vandalizm önleyici valf

Parça kodu 401066

Çatal ayak plakası

Çatal ayak plakası

Parça kodu 737621

Montaj plakası

Montaj plakası

Parça kodu 490073

615 dairesel kol lambaları için bağlantı kiti

615 dairesel kol lambaları için bağlantı kiti

Parça kodu 390081

S Dairesel Kollar Ve Özel Aksesuarları

S 615/620 dairesel kollar için sabitleme

S dairesel kollar

Uzunluk 2,300 mm  Parça kodu 428045 Uzunluk 3,300 mm Parça kodu 428042 Uzunluk 4,300 mm Parça kodu 428043 Uzunluk 5,000 mm Parça kodu 428002

Standart dikdörtgen kollar

Standart dikdörtgen kollar

Uzunluk 1,815 mm
Parça kodu 428087
Uzunluk 2,315 mm
Parça kodu 428088
Uzunluk 2,815 mm
Parça kodu 428089
Uzunluk 3,815 mm
Parça kodu 428090

Dikdörtgen, dairesel ve dönel dairesel kollar için sabitleme yuvası

Dikdörtgen, dairesel ve dönel dairesel kollar için sabitleme yuvası

Dikdörtgen kollar
Parça kodu 428342
Dairesel kollar (stoklarla sınırlı)
Parça kodu 428152
(INOX) Dönel dairesel kollar
Parça kodu 428163

RAL 9006 paslanmaz çelik muhafaza

RAL 9006 paslanmaz çelik muhafaza

Parça kodu 416020

RAL 3020 Kırmızı muhafaza

RAL 3020 Kırmızı muhafaza

Parça kodu 416016

RAL 5011 Mavi muhafaza

RAL 5011 Mavi muhafaza

Parça kodu 416017

L yuva ve dengeleme vidası

L yuva ve dengeleme vidası

Parça kodu 428437

S 615/620 dairesel kollar için sabitleme

S 615/620 dairesel kollar için sabitleme yuvası

Parça kodu 428445

Dönel dairesel kollar için kopma sensörü

Dönel dairesel kollar için kopma sensörü

Parça kodu 390828

S/L dairesel kol için arka ayak

S/L dairesel kol için arka ayak

Parça kodu 428442

Dairesel kollar

Dairesel kollar (stoklarla sınırlı)

Uzunluk 2,500 mm
Parça kodu 428175
Uzunluk 3,000 mm
Parça kodu 428176

S 615/620 dairesel kollar için sabitleme yuvası

S 615/620 dairesel kollar için sabitleme yuvası

Parça kodu 428445

Diğer Aksesuarlar

Faac-T10E

Faac Anahtarlı Butonlar

Faac fotoseller-ve-kolonlar

Faac Fotoseller ve Kolonlar

Faac-Foto2-CN-60-E-Emniyet-Aparati
Emniyet Aparatları

faaclight

Faac Flaşör Lambalar

Faac-vericiler
Faac Vericiler
Faac Uzaktan Kumandalar

Faac-aksesuar

Faac Çeşitli Aksesuarlar

b680h kurulum



Ref.

Mik.

Malzeme tanımı

Parça kodu

1

1

E680 dahili kontrol üniteli B680 bariyer gövdesi

104680

1

1

RAL 3020 Kırmızı muhafaza

416016

1

1

Montaj plakası

490139

1

1

L yuva ve dengeleme vidası

428437

2

1

L kaplin

428616

2

1

İlk kol L 4 m

428048

2

1

Son kol L 4,3 m

428051

1

1

Entegre flaşör trafik lambası

410022

1

Armlight bağlantı kiti

390992

1

11 m LED parlak kablo içeren paket

390993

1

1

RP 433 S Sol Alıcı kart

787824

1

XT2433 SLH LR İki kanallı verici

787007

5

1

XP15B fotosel çifti

785149

1

XP 15B için alüminyum kolonlar

(maksimum yükseklik 628 mm)

401039

1

XP15B kolonları için montaj plakası

737637

4

1

T10 anahtar butonu

401010001/36

1

Kollar için destek çatalı S/L

728487

1

Çatal ayak plakası

737621

1

Reflektif şerit kiti

490117



BOYUTLAR VE TEKNİK ÖZELLİKLER B680H



Güç kaynağı voltajı

100 ila 240 Vac 50 (60) Hz

Elektrikli motor

Fırçasız 36 Vdc

Çekilen güç

240 W

Çekilen akım

1,1 A (a 230 V)

Motor dönüş hızı

1,000 ila 6,000 devir/dakika

Pompa akış hızı

3,2 l/dk (maks)

Elektronik yavaşlama

mutlak kodlayıcı

Çalışma ortamı sıcaklığı

-20°C ila +55°C'

Ağırlık

85 kg (65 kg gövde + 20 kg muhafaza)

Yağ türü

FAAC HP YAĞI

Bariyer gövde işlemleri

100 mikron epoksi çinko-kaplama korozyon önleme işlemi + Boya

Koruma sınıfı

IP44

Kol tipi

Işıkları takmak üzere emniyet kenarlı dairesel

MM olarak boyutlar (U x D x Y)

469x279x1100 (çizime bakınız )
