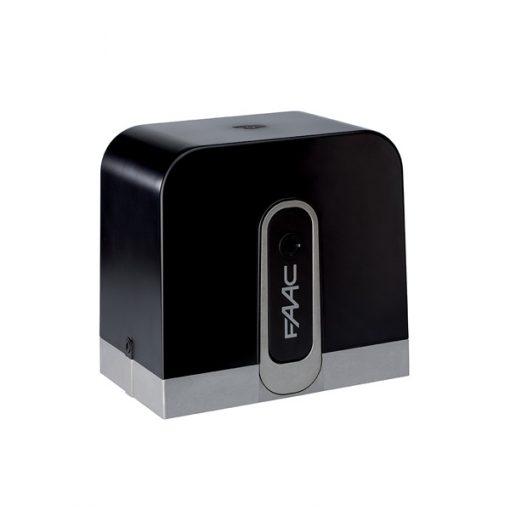

Faac C720 – C721 24VDC Yana Kayar Kapı Motoru

24VDC Düşük voltajlı motor
Maks. ağırlığı 400 kg (C720) – 800 kg (C721)
olan yana kayar mesken kapıları için



• Mesken kullanımı (C720), ticari kullanım (C721).
• Yeni mobil-eksenli redüksiyon prensibi.
FAAC’a patentli
• Sıradışı yüksek mekanik performans >%80.
• Ezilme önleyici aparat ve engelle karşılaşıldığında ters
yöne dönme fonksiyonlu elektronik kodlayıcı içeren kontrol ünitesi
• Manyetik sınırlama anahtarları.
• E721 kartı ile zıt yönlü 2 kapının kontrolünü sağlayan Master-Slave fonksiyonu.

  • Açıklama
  • Örnek Kurulum
  • Teknik Özellikler
  • Ölçüler

Açıklama

Faac C720 – C721 24VDC Yana Kayar Kapı Motoru

24VDC Düşük voltajlı motor
Maks. ağırlığı 400 kg (C720) – 800 kg (C721)
olan yana kayar mesken kapıları için

• Mesken kullanımı (C720), ticari kullanım (C721).
• Yeni mobil-eksenli redüksiyon prensibi.
FAAC’a patentli
• Sıradışı yüksek mekanik performans >%80.
• Ezilme önleyici aparat ve engelle karşılaşıldığında ters
yöne dönme fonksiyonlu elektronik kodlayıcı içeren kontrol ünitesi
• Faac C720 – C721 24VDC Yana Kayar Kapı Motoru için Manyetik sınırlama anahtarları.
E721 kartı ile zıt yönlü 2 kapının kontrolünü sağlayan Master-Slave fonksiyonu.

Model

Kullanım

Elektronik

kontrol ünitesi

Parça kodu

Maks ağırlık (kg)

Kullanım sıklığı (%)

C720 – 24 V dc

400

Sürekli kullanım

E720 dahil

109320

C721 – 24 V dc

800

Sürekli kullanım

E721 dahil

109321

C720 – 24 V dc modeli paket içeriği: E 720 kontrol üniteli düşük voltajlı elektromekanik motor, kremayer pinyonu, boşa alma anahtarı, montaj plakası.

Kontrol Üniteleri

Kontrol kartı

Kontrol kartı E720 ve E721 dahil

Özel Aksesuarlar

Flaşör lamba Faaclight 24 V dc

Flaşör lamba Faaclight 24 V dc

Parça kodu 410014

Model 4

Model 4  kaynaklı bağlantı parçaları ile galvanize kremayer 30×12 (4 m’lik paket)

Parça kodu 490122

Model 4

Model 4  kaynaklı bağlantı parçaları ile galvanize kremayer 30×8 (4 m’lik paket)

Parça kodu 490123

Çelikle güçlendirilmiş 30x20 kremayer

Çelikle güçlendirilmiş 30×20 kremayer ve gerekli sabitleme aksesuarları (4m’lik paket) maks. kapı ağırlığı 400 kg

Parça kodu 4901204

Alıcı XF433 Mhz Alıcı XF868 Mhz

Alıcı XF433 Mhz
Alıcı XF868 Mhz

Kod XF433 319006
Kod XF868 319007

Acil durum batarya kiti XBAT 24

Acil durum batarya kiti XBAT 24 (E124 için uygun değildir)

Parça kodu 390923

Diğer Aksesuarlar

Faac-T10E

Faac Anahtarlı Butonlar

Faac fotoseller-ve-kolonlar

Faac Fotoseller ve Kolonlar

Faac-Foto2-CN-60-E-Emniyet-Aparati
Emniyet Aparatları

faaclight

Faac Flaşör Lambalar

Faac-vericiler
Faac Vericiler
Faac Uzaktan Kumandalar

Faac-aksesuar

Faac Çeşitli Aksesuarlar

Faac C720 - C721 24VDC  Yana Kayar Kapı Motoru

faac 740 741

Ref. Mik. Tanım Parça kodu
1 1 C720 - 24 Vdc motor
dahili elektronik kontrol ünitesi
ve montaj plakası ile
109320
4 m Galvanize kremayer 30x8 kaynaklı bağlantı parçaları ile 490123
1 Frekans modülü XF 433 319006
1 İki kanallı verici XT2 433 SLH LR 787007
2 1 FAACLIGHT flaşör lamba  - 24 Vdc 410014
5 1 SAFEBEAM fotosel çifti 785165
3 Anahtarlı buton T10 E 401019001/36

ÖNEMLİ:

Yapılandırma emniyet aparatlarını içermez (örn.: aktif ya da pasif emniyet kenarları) her bir kurulumun özel “risk analizleri”ne göre karar verilecek (Ref.: UNI-EN 12445 ve 12453 Avrupa Standartları).
• Verilen fiyatlar kurulum masrafları ve duvar, elektrik ve metal işleri hazırlıkları harcamalarını içermez.

Faac C720 - C721 24VDC  Yana Kayar Kapı Motoru Boyutları ve teknik özellikleri

C720 C721
Güç kaynağı voltajı 230 Vac 50 Hz Pinyon Z28 modülü 4
Motor güç kaynağı 24 Vdc Çalışma ortamı sıcaklığı -20 °C ila +55 °C
Güç 220 W 290 W Ağırlık 8 kg
Çekilen akım 7:00 ÖÖ 12:00 ÖÖ Sınırlama-anahtarı Manyetik
Elektrikli motor 3200 dev/dak 3,600 dev/dak Koruma sınıfı IP 44
Maks. tork 18 Nm 30 Nm MM olarak boyutlar (U x D x Y) 300 x 180 x 280
Kapıya uygulanan çekiş 320 N 530 N
