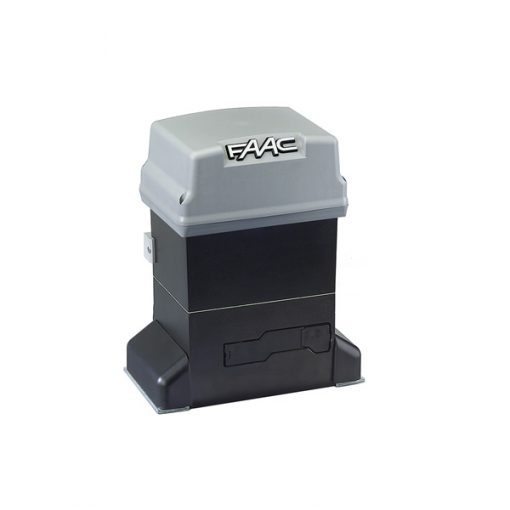

Faac 746 ER Yana Kayar Kapı Motoru

Motor
Maks. ağırlığı 600 kg olan yana kayar kapı motorları için
746 ER Z16 kremayer uygulamaları için
746 ER Z20 kremayer uygulamaları için (400 Kg)
746 ER CAT zincir uygulamaları için
746 ER RF rölanti aktarımlı zincir uygulamaları için

• Elektronik cihazlı ikiz-disk yağ banyosu kavramasıyla ve kodlayıcının bir arada kullanılması ile maksimum ezilme önleme emniyeti.
• Motor tek yönlü olduğu için elektrik kilidine ihtiyaç duyulmaz.
• Anahtar korumalı kollu boşa alma aparatı.
• Manyetik sınırlama anahtarı cihazı, sınırlama anahtarı mıknatıslarının basitleştirilmiş kurulumu
• Yüksekliği ve kenarı ayarlanabilir sabitleme için tasarlanmıştır.
• Muhafaza ile korunan ve ekran üzerinden basit şekilde programlanabilen kontrol kartı.

  • Açıklama
  • Örnek Kurulum
  • Teknik Özellikler
  • Ölçüler

Açıklama

Faac 746 ER Yana Kayar Kapı Motoru

Maks. ağırlığı 600 kg olan yana kayar kapı motorları için
746 ER Z16 kremayer uygulamaları için
746 ER Z20 kremayer uygulamaları için (400 Kg)
746 ER CAT zincir uygulamaları için
746 ER RF rölanti aktarımlı zincir uygulamaları için

• Elektronik cihazlı ikiz-disk yağ banyosu kavramasıyla ve kodlayıcının bir arada kullanılması ile maksimum ezilme önleme emniyeti.
• Motor tek yönlü olduğu için elektrik kilidine ihtiyaç duyulmaz.
• Anahtar korumalı kollu boşa alma aparatı.
• Manyetik sınırlama anahtarı cihazı, sınırlama anahtarı mıknatıslarının basitleştirilmiş kurulumu
• Yüksekliği ve kenarı ayarlanabilir sabitleme için tasarlanmıştır.
• Muhafaza ile korunan ve ekran üzerinden basit şekilde programlanabilen kontrol kartı.

Model

Kullanım

Kontrol

ünitesi

Parça kodu

Maks.

ağırlık (kg)

Kullanım

sıklığı (%)

746 ER Z16

600

70

dahili 780 D

109776

746 ER Z20

400

70

dahili 780 D

109773

746 ER CAT (*)

70

dahili 780 D

109774

746 ER RF (*)

70

dahili 780 D

109775

746 ER Z16 ve ER Z20 paketleri, kremayer üstü uygulamalar için tasarlanmıştır, paket içeriği: Pinyon ve 780D kontrol kartı motor, sınırlama anahtarı mıknatısları, boşa alma anahtarı, vida kapağı.
746 ER CAT paketleri, zincir üstü uygulamalar için tasarlanmıştır, paket içeriği: 780D kontrol panelli pinyonsuz motor, mekanik montaj için sınırlama plakaları, boşa alma anahtarı, vida kapağı.
746 ER RF paketleri, zincir üstü uygulamalar için tasarlanmıştır, paket içeriği: Rölanti aktarımlı pinyonsuz 780D kontrol panelli motor, mekanik montaj için sınırlama plakaları, boşa alma anahtarı, vida kapağı.

Kontrol Üniteleri

Kontrol kartı 780 D

Kontrol kartı 780 D

Özel Aksesuarlar

Yanal ve yükseklik ayarlı montaj plakası

Yanal ve yükseklik ayarlı montaj plakası (6 par. paket)

Parça kodu 737816

Özel anahtarlı boşa alma kilidi

Özel anahtarlı boşa alma kilidi

Parça kodu 712751 ila 712786

Parça kodu 719130

Z20 kremayer pinyonu

Parça kodu 719167

Z16 kremayer pinyonu

Z16 kremayer pinyonu

Parça kodu 719130

Z16 kremayer pinyonu

Z16 kremayer pinyonu

Parça kodu 719137

Zincir için Z20 pinyonu

Zincir için Z20 pinyonu

Parça kodu 719135

Diğer Aksesuarlar

Faac-T10E

Faac Anahtarlı Butonlar

Faac fotoseller-ve-kolonlar

Faac Fotoseller ve Kolonlar

Faac-Foto2-CN-60-E-Emniyet-Aparati
Emniyet Aparatları

faaclight

Faac Flaşör Lambalar

Faac-vericiler
Faac Vericiler
Faac Uzaktan Kumandalar

Faac-aksesuar

Faac Çeşitli Aksesuarlar

Faac 746 ER Yana Kayar Kapı Motoru Örnek Kurulum

746 ER Kurulum

Ref. Mik. Tanım Parça kodu
1 1 746 ER Z16 motor
dahili kontrol panelli
109776
1 Montaj plakası 737816
4M Galvanize kremayer 30x12
kaynaklı bağlantı parçaları ile
490122
1 Alıcı kart RP 433 SLH 787824
1 İki kanallı verici XT2433 SLH LR 787007
2 1 FAACLIGHT flaşör lamba 410013
5 1 SAFEBEAM fotosel çifti 785165
3 Anahtarlı buton T10 E 401019001/36

ÖNEMLİ: Yapılandırma emniyet aparatlarını içermez (örn.: aktif ya da pasif emniyet kenarları) her bir kurulumun özel “risk analizleri”ne göre karar verilecek (Ref.: UNI-EN 12445 ve 12453 Avrupa Standartları).
• Verilen fiyatlar kurulum masrafları ve duvar, elektrik ve metal işleri hazırlıkları harcamalarını içermez.

Faac 746 ER Yana Kayar Kapı Motoru Teknik Özellikler

Z16 Z20 CAT RF Z16 Z20 CAT RF
Güç kaynağı voltajı 230 Vac (+%6 -%10) 50 (60) Hz Redüksiyon oranı 1:30
Elektrikli motor tek fazlı, çift yönlü Çalışma ortamı sıcaklığı -20 °C ila +55 °C
Çekilen güç 300 W Yağ dolu ağırlık 14 kg
Çekilen akım 1,5 A Yağ türü FAAC HP YAĞI
Çekiş ve itiş kuvveti 0 t o 62,5 daN 0 ila 50 daN Kapı hızı 9,6 m/dk 12 m/dk
Motor dönüş hızı 1400 devir/dakika Koruma sınıfı IP 44
Motor sargısı termal koruması 120 °C MM olarak boyutlar (U x D x Y) 275 x 191 x 336
Kavrama Yağ banyosunda ikiz disk Sınırlama anahtarı manyetik endüktif
