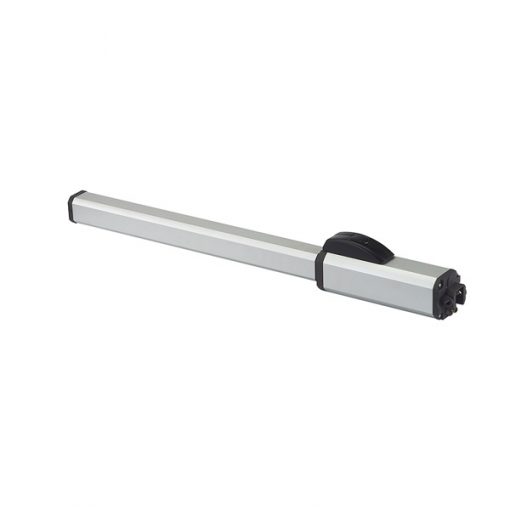

Faac 400 Hidrolik Dairesel Kapı Motoru

Faac 400 Hidrolik Dairesel Kapı Motoru

Hidrolik motor
Müşterek ve endüstriyel dairesel açılır kapı motorları için

• Ağır endüstriyel kapılar ya da yüksek kullanım yoğunluklu kapılar için geniş ve
çok yönlü kullanım alanı
• İzinsiz giriş denemelerine karşı hidrolik blok (CBC – CBAC modellerinde)
• Harici hidrolik aparat sayesinde maksimum ezilme önleme emniyeti
• Çok sessiz hareket
• Anahtar korumalı boşa alma aparatı

  • Açıklama
  • Örnek Kurulum
  • Teknik Özellikler

Açıklama

Hidrolik motor
Müşterek ve endüstriyel dairesel açılır kapı motorları için

• Ağır endüstriyel kapılar ya da yüksek kullanım yoğunluklu kapılar için geniş ve
çok yönlü kullanım alanı
• İzinsiz giriş denemelerine karşı hidrolik blok (CBC – CBAC modellerinde)
• Harici hidrolik aparat sayesinde maksimum ezilme önleme emniyeti
• Çok sessiz hareket
• Anahtar korumalı boşa alma aparatı

Model Kullanım Kontrol Ünitesi Parça Kodu
Tek Kanat Genişliği (m) Kullanım Sıklığı %
400 CBC 2,20 70 Dahil edilmemiştir 104205
400 SB 4,00 70 Dahil edilmemiştir 104206
400 SBS 7 60 Dahil edilmemiştir 104203
400 CBAC 2,2 70 Dahil edilmemiştir 104201
400 CBACR 2,2 80 Dahil edilmemiştir 104207
400 CBAC long 2,2 50 Dahil edilmemiştir 104202
400 SB long 2,5 50 Dahil edilmemiştir 104204

Kontrol Üniteleri

Kontrol kartı 452 MPS

Kontrol kartı 452 MPS

Parça kodu 790916

Kontrol kartı 455 D

Kontrol kartı 455 D

Parça kodu 790917

Kontrol kartı 462 DF

Kontrol kartı 462 DF (*)

Parça kodu 790918

Faac Kontrol kartları için L modeli kutu

Faac Kontrol kartları için L modeli kutu

Parça Kodu 702309

*Sadece digiprogram ya da Faactotum ile programlanabilir

Faac Kontrol kartları için LM modeli kutu

LM modeli kontrol kartı kutusu

Parça kodu 720309

Faac Kontrol kartları için E modeli kutu

E modeli kontrol kartı kutusu

Parça kodu 720119

Özel Aksesuarlar

Duvara montaj plakası

Duvara montaj plakası

Parça kodu 737604

No. 1’den no. 36’ya kadar özelleştirilmiş anahtarlı boşa alma kilidi

Özel anahtarlı boşa alma kilidi No. 1’den no. 36’ya kadar

Parça kodu 712501001 ila 712501036

Gatecoder engel tespit kiti (ters yöne dönme fonksiyonlu)

Gatecoder engel tespit kiti (ters yöne dönme fonksiyonlu)
Teknik özellikler sayfa 153

Parça kodu 104485

Kılıf rakoru RTA

Kılıf rakoru RTA

Parça kodu 710010

Pozitif Stop- açılma/kapanma mekanik stopları

Pozitif Stop- açılma/kapanma mekanik stopları (400 modeline entegre edilebilir.)

Parça kodu 490042

Notlar

• Blok tertibatı olmayan motorlara bir elektrik kilidi monte edilmelidir.

Diğer Aksesuarlar

Faac-T10E

Faac Anahtarlı Butonlar

Faac fotoseller-ve-kolonlar

Faac Fotoseller ve Kolonlar

Faac-Foto2-CN-60-E-Emniyet-Aparati
Emniyet Aparatları

faaclight

Faac Flaşör Lambalar

Faac-vericiler
Faac Vericiler
Faac Uzaktan Kumandalar

Faac-aksesuar

Faac Çeşitli Aksesuarlar

faac-400

Ref. Mik. Tanım Parça kodu
1 1 400 SBS Motor 104203
4 1 Kontrol kartı 452 MPS 790916
4 1 L modeli kutu 720118
5 1 Alıcı RP 433 SLH 787824
1 İki kanallı verici XT2 433 SLH LR 787007
2 1 FAACLIGHT flaşör lamba 410013
6 2 FOTOSWITCH fotosel çifti 785152
6 2 FOTOSWITCH için alüminyum kolonlar 401028
2 Anahtar korumalı boşa alma aparatı 737630
3 1 Anahtarlı buton T10 401010001/36
3 Duvara monteli plastik kutu 720086
7 1 Elektrik kilidi 712650+ 712651001/36+ 712652001/36
1 Kolona monteli karşı vuruş 712990

Notlar
ÖNEMLİ: Yapılandırma emniyet aparatlarını içermez (örn.: aktif ya da pasif emniyet kenarları) her bir kurulumun özel “risk analizleri”ne göre karar verilecek (Ref.: UNI-EN 12445 ve 12453 Avrupa Standartları).
• Verilen fiyatlar kurulum masrafları ve duvar, elektrik ve metal işleri hazırlıkları harcamalarını içermez.

Model Kullanım Kontrol Ünitesi Parça Kodu
Tek Kanat Genişliği (m) Kullanım Sıklığı %
400 CBC 2,20 70 Dahil edilmemiştir 104205
400 SB 4,00 70 Dahil edilmemiştir 104206
400 SBS 7 60 Dahil edilmemiştir 104203
400 CBAC 2,2 70 Dahil edilmemiştir 104201
400 CBACR 2,2 80 Dahil edilmemiştir 104207
400 CBAC long 2,2 50 Dahil edilmemiştir 104202
400 SB long 2,5 50 Dahil edilmemiştir 104204

400  paket içeriği:  Kapatma hidrolik bloklu bir hidrolik motor (400 CBC), hidrolik engelleyicisiz (400 SB ve SB LN), ağır ve panelli kanatlar için hidrolik engelleyicisiz (400 SBS), açılma/kapanma hidrolik bloklu bir hidrolik motor (400 SBAC ve CBAC LN), açılma ve kapanışta hidrolik bloklu daha çabuk aktive olan bir hidrolik motor (400 CBACR), kurulum aksesuarları, bir boşa alma anahtarı, bir itme kapasitörü 8 µF 400 V.
