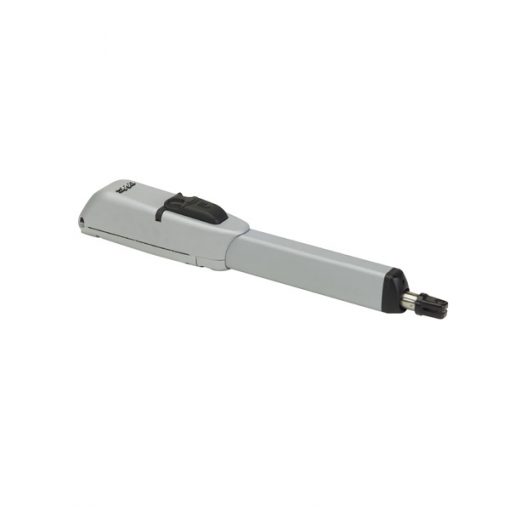

Faac 422 -422 ped. Hidrolik Dairesel Kapı Motoru

Faac 422 -422 ped. Hidrolik Dairesel Kapı Motoru

Hidrolik motor
Tek kanat maks. genişliği 1,8 m (422 CBC-CBCS-CBAC-CBACS)
olan ve tekli yaya kanadı genişliği 0,8 m’den 1,2 m’ye (422 PED CBC-SB) 3 m (422 SB-SBS) olan mesken kapıları ve müşterek dairesel açılır kapı motorları için

• Çok yönlü geniş bir kullanım alanı.
• Harici hidrolik aparatı sayesinde maksimum ezilme önleme emniyeti.
• Yüksek hava dirençli korozyon önleyici kaplama.
• Anahtar korumalı boşa alma aparatı.

  • Açıklama
  • Örnek Kurulum
  • Teknik Özellikler

Açıklama

Hidrolik motor
Tek kanat maks. genişliği 1,8 m (422 CBC-CBCS-CBAC-CBACS)
olan ve tekli yaya kanadı genişliği 0,8 m’den 1,2 m’ye (422 PED CBC-SB) 3 m (422 SB-SBS) olan mesken kapıları ve müşterek dairesel açılır kapı motorları için

• Çok yönlü geniş bir kullanım alanı.
• Harici hidrolik aparatı sayesinde maksimum ezilme önleme emniyeti.
• Yüksek hava dirençli korozyon önleyici kaplama.
• Anahtar korumalı boşa alma aparatı.

Model Kullanım Parça Kodu
Tek Kanat Genişliği (m) Kullanım Sıklığı %
422 CBCS 1,80 55 104208
422 CBACS 1,80 55 104209
422 SBS 3 55 104210
422 CBC 1,8 55 104211
422 CBAC 1,8 55 104200
422 SB 3 55 104212
422 PED. CBC 1,20 (min 0,80) 70 104213
422 PED. SB 1,20 (min 0,80) 70 104214

Kontrol Üniteleri

Kontrol kartı 452 MPS

Kontrol kartı 452 MPS

Parça kodu 790916

Kontrol kartı 455 D

Kontrol kartı 455 D

Parça kodu 790917

Kontrol kartı 462 DF

Kontrol kartı 462 DF (*)

Parça kodu 790918

Faac Kontrol kartları için L modeli kutu

Faac Kontrol kartları için L modeli kutu

Parça Kodu 702309

*Sadece digiprogram ya da Faactotum ile programlanabilir

Faac Kontrol kartları için LM modeli kutu

LM modeli kontrol kartı kutusu

Parça kodu 720309

Faac Kontrol kartları için E modeli kutu

E modeli kontrol kartı kutusu

Parça kodu 720119

Özel Aksesuarlar

Duvara montaj plakası

Duvara montaj plakası

Parça kodu 737604

Kılıf rakoru RTA

Kılıf rakoru RTA

Parça kodu 710010

Gatecoder engel tespit kiti (ters yöne dönme fonksiyonlu)

Gatecoder engel tespit kiti (ters yöne dönme fonksiyonlu)
Teknik özellikler sayfa 153

Parça kodu 104485

Kılıf rakoru RTA

Kılıf rakoru RTA

Parça kodu 710010

Notlar
• Ezilme önleme emniyeti için, elektronik kuvvet kontrolü cihazı ile donatılmış 452 MPS, 455 D ya da 462 DF kontrol üniteleri kullanın.
• Hareket sınırlayıcı aparatları kontrol etmek için kontrol kartı 455D ya da 462 DF kullanılmalıdır (Mod. LS).

Notlar

• Blok tertibatı olmayan motorlara bir elektrik kilidi monte edilmelidir.

Diğer Aksesuarlar

Faac-T10E

Faac Anahtarlı Butonlar

Faac fotoseller-ve-kolonlar

Faac Fotoseller ve Kolonlar

Faac-Foto2-CN-60-E-Emniyet-Aparati
Emniyet Aparatları

faaclight

Faac Flaşör Lambalar

Faac-vericiler
Faac Vericiler
Faac Uzaktan Kumandalar

Faac-aksesuar

Faac Çeşitli Aksesuarlar

faac-422- Pad

Ref. Mik. Tanım Parça kodu
1 2 422 CBCS Motor 104208
4 1 Kontrol kartı 452 MPS 790916
4 1 L modeli kutu 720118
1 Alıcı kart RP 433 SLH 787824
1 İki kanallı verici XT2 433 SLH LR 787007
1 FAACLIGHT flaşör lamba 410013
6 1 SAFEBEAM fotosel çifti 785165
3 1 Anahtarlı buton T10 E 401019001/36

Önemli:

  • Konfigürasyon her bir kurulumun özel "risk analizlerine" göre karar verilecek emniyet aparatlarını içermez. (Örn: Aktif ya da Pasif emniyet kenarları) (REF: UNI-EN 12445 ve 12453 Avrupa Standartları)
  • Verilen fiyatlar kurulum masrafları ve duvar, elektrik ve metal işleri hazırlıkları harcamalarını içermez.

422 - 422 ped‘İN BOYUTLARI VE TEKNİK ÖZELLİKLERİ

422 CBC  422 CBAC 422SB 422 CBCS 422 CBACS 422 SBS 422 PED. CBC 422 PED. SB
Güç kaynağı voltajı 230 Vac (+%6 -%10) 50 (60) Hz
Çekilen güç 220 W
Çekilen akım 1:00 ÖÖ
Motor dönüş hızı 1400 devir/dakika
Kol açılma hızı 1,3 cm/s 1 cm/s 2 cm/s
Pompa akış hızı 1 l/dk 0,75 l/dk 1,5 l/dk
Çekiş ve itiş kuvveti 0 ila 500 daN 0 ila 690 daN 0 ila 380 daN
Çalışma ortamı sıcaklığı -20 °C ila +55 °C
Motor sargısı termal koruması 120 °C
Ağırlık 7 kg
Yağ türü FAAC HP YAĞI
Koruma sınıfı IP 55
MM olarak boyutlar (U x D x Y) 987 x 120 x 85 mm - yaya 827 x 120 x 85 mm
