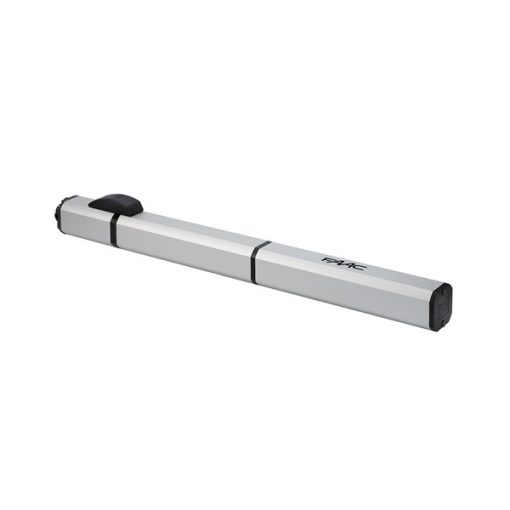

Faac S450H 24VDC Hidrolik Dairesel Kapı Motoru

Faac S450H 24VDC Hidrolik Dairesel Kapı Motoru

Hidrolik motor
Tek kanat maks. genişliği 3 m (SB) ve 2 m (CBAC) olan mesken kapıları ve müşterek dairesel açılır kapı motorları için

• Hibrit teknoloji
• Engel tespiti durumunda geri dönme fonksiyonlu entegre kodlayıcı
• Kullanışlı çalışma mesafesi 311 mm
• Kaynaksız uygulamalar için yeni “çok konumlu” sabitleme dirseği
• Standart açılma/kapanma mekanik stopları ile birlikte

  • Açıklama
  • Örnek Kurulum
  • Teknik Özellikler

Açıklama

Hidrolik motor
Tek kanat maks. genişliği 3 m (SB) ve 2 m (CBAC) olan mesken kapıları ve müşterek dairesel açılır kapı motorları için

• Hibrit teknoloji
• Engel tespiti durumunda geri dönme fonksiyonlu entegre kodlayıcı
• Kullanışlı çalışma mesafesi 311 mm
• Kaynaksız uygulamalar için yeni “çok konumlu” sabitleme dirseği
• Standart açılma/kapanma mekanik stopları ile birlikte

Model Kullanım Parça Kodu
Tek Kanat Genişliği (m) Kullanım Sıklığı %
S450H CBAC 2 Sürekli Kullanım 104100

Paket içeriği: Bir hidrolik motor, kurulum aksesuarları, bir boşa alma anahtarı.

Kontrol Üniteleri

Kontrol ünitesi E 024S**

Kontrol ünitesi E 024S (**)

Parça kodu 790286

Kontrol ünitesi E 124

Kontrol ünitesi E 124

Parça kodu 790284

Acil durum batarya kiti XBAT 24

Acil durum batarya kiti XBAT 24
(Sadece E 124 için)

Parça kodu 390923

Özel Aksesuarlar

X-COM BOX modülü

X-COM BOX modülü

Parça kodu 790061

Acil durum batarya destek kiti

Acil durum batarya destek kiti (*) (Sadece E 124 için)

Parça kodu 390926

BUS XIB arayüzü

BUS XIB arayüzü
(Eğer E024S BUS bulunmayan fotosel ile kullanılırsa)

Parça kodu 790062

Verici-alıcı modülü X-COM

Verici-alıcı
modülü X-COM

Parça kodu 787150

Kılıf rakoru RTA

Kılıf rakoru RTA

Parça kodu 710010

No. 1’den no. 36’ya kadar özelleştirilmiş anahtarlı boşa alma kilidi

No. 1’den no. 36’ya kadar  özelleştirilmiş anahtarlı boşa alma kilidi

Parça kodu 712501001 ila 712501036

Diğer Aksesuarlar

Faac-T10E

Faac Anahtarlı Butonlar

Faac fotoseller-ve-kolonlar

Faac Fotoseller ve Kolonlar

Faac-Foto2-CN-60-E-Emniyet-Aparati
Emniyet Aparatları

faaclight

Faac Flaşör Lambalar

Faac-vericiler
Faac Vericiler
Faac Uzaktan Kumandalar

Faac-aksesuar

Faac Çeşitli Aksesuarlar

faac-S-450-H 24VDC

Ref Mik. Tanım Parça kodu
1 2 S450H Motor 104100
4 1 Kutulu EO24S kontrol ünitesi 790286
3 1 Frekans modülü XF 433 319006
1 İki kanallı verici XT2 433 SLH LR 787007
2 1 FAACLIGHT Flaşör lamba 24 Vdc 410014
5 1 Fotosel çifti XP15B 785149
1 Anahtarlı buton T10E 401019001/36

Notlar
ÖNEMLİ: Yapılandırma emniyet aparatlarını içermez (örn.: aktif ya da pasif emniyet kenarları) her bir kurulumun özel “risk analizleri”ne göre karar verilecek (Ref.: UNI-EN 12445 ve 12453 Avrupa Standartları).
• Verilen fiyatlar kurulum masrafları ve duvar, elektrik ve metal işleri hazırlıkları harcamalarını içermez.

S450H 24 Vdc BOYUTLAR VE TEKNİK ÖZELLİKLER

Güç kaynağı 230 Vac Kullanım sıklığı kesintisiz kullanım
Elektrikli motor 24 Vdc Çalışma ortamı sıcaklığı -20°C ila +55°C
Güç 60 W Ağırlık 6,5 kg
Akım 3A Yağ türü FAAC HP YAĞI
Maks. itiş* >500 da N Koruma sınıfı IP 55
Kolun hareketi 311 mm MM olarak boyutlar (U x D x Y) 1113x85x119
Maks. çubuk açılma hızı (ayarlanabilir)* >2,5 cm/s. *(E121) Kartı
