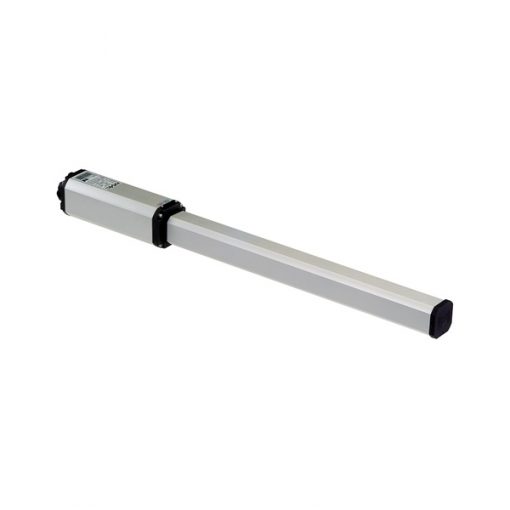

Faac 402 Hidrolik Dairesel Kapı Motoru

Faac 402 Hidrolik Dairesel Kapı Motoru

Hidrolik motor
Tek kanat maks. genişliği 1,8 m (402 CBC)
ve 3 m (402 SBS) olan dairesel açılır kapılar için

• Oldukça kompakt, yer sıkıntısı olan kurulumlar için ideal.
• Harici hidrolik aparatı sayesinde maksimum ezilme önleme emniyeti.
• Yüksek hava dirençli korozyon önleyici kaplama.
• CBC’li (kapanır blok) ve SBS (yavaş blok olmayan) versiyonlar.

  • Açıklama
  • Örnek Kurulum
  • Teknik Özellikler

Açıklama

Hidrolik motor
Tek kanat maks. genişliği 1,8 m (402 CBC)
ve 3 m (402 SBS) olan dairesel açılır kapılar için

• Oldukça kompakt, yer sıkıntısı olan kurulumlar için ideal.
• Harici hidrolik aparatı sayesinde maksimum ezilme önleme emniyeti.
• Yüksek hava dirençli korozyon önleyici kaplama.
• CBC’li (kapanır blok) ve SBS (yavaş blok olmayan) versiyonlar.

Model Kullanım Parça Kodu
Tek Kanat Genişliği (m) Kullanım Sıklığı Devir Saat
402 CBC 1,80 55 104468
402 SBS 3.00 55 104474

Kontrol Üniteleri

Kontrol kartı 452 MPS

Kontrol kartı 452 MPS

Parça kodu 790916

Kontrol kartı 455 D

Kontrol kartı 455 D

Parça kodu 790917

Kontrol kartı 462 DF

Kontrol kartı 462 DF (*)

Parça kodu 790918

Faac Kontrol kartları için L modeli kutu

L modeli kontrol kartı kutusu

Parça kodu 720118

*Sadece digiprogram ya da Faactotum ile programlanabilir

Faac Kontrol kartları için LM modeli kutu

LM modeli kontrol kartı kutusu

Parça kodu 720309

Faac Kontrol kartları için E modeli kutu

E modeli kontrol kartı kutusu

Parça kodu 720119

Özel Aksesuarlar

Duvara montaj plakası

Duvara montaj plakası

Parça kodu 737604

Kılıf rakoru RTA

Kılıf rakoru RTA

Parça kodu 710010

Gatecoder engel tespit kiti (ters yöne dönme fonksiyonlu)

Gatecoder engel tespit kiti (ters yöne dönme fonksiyonlu)
Teknik özellikler sayfa 153

Parça kodu 104485

Notlar
• Ezilme önleme emniyeti için, elektronik kuvvet kontrolü cihazı ile donatılmış 452 MPS, 455 D ya da 462 DF kontrol üniteleri kullanın.
• Hareket sınırlayıcı aparatları kontrol etmek için kontrol kartı 455D ya da 462 DF kullanılmalıdır (Mod. LS).

Notlar
• Blok tertibatı olmayan motorlara bir elektrik kilidi monte edilmelidir.

Diğer Aksesuarlar

Faac-T10E

Faac Anahtarlı Butonlar

Faac fotoseller-ve-kolonlar

Faac Fotoseller ve Kolonlar

Faac-Foto2-CN-60-E-Emniyet-Aparati
Emniyet Aparatları

faaclight

Faac Flaşör Lambalar

Faac-vericiler
Faac Vericiler
Faac Uzaktan Kumandalar

Faac-aksesuar

Faac Çeşitli Aksesuarlar

faac 402 kurulum

Ref. Mik. Tanım Parça kodu
2 402 CBC Motor 104468
1 Kontrol kartı 452 MPS 790916
1 E modeli kutu 720119
4 1 Alıcı kart RP 433 SLH 787824
1 İki kanallı verici XT2 433 SLH LR 787007
2 1 FAACLIGHT flaşör lamba 410013
5 1 SAFEBEAM fotosel çifti 785165
3 1 Anahtarlı buton T10 E 401019001/36



Önemli:

  • Konfigürasyon her bir kurulumun özel "risk analizlerine" göre karar verilecek emniyet aparatlarını içermez. (Örn: Aktif ya da Pasif emniyet kenarları) (REF: UNI-EN 12445 ve 12453 Avrupa Standartları)
  • Verilen fiyatlar kurulum masrafları ve duvar, elektrik ve metal işleri hazırlıkları harcamalarını içermez.

402‘NİN BOYUTLARI VE TEKNİK ÖZELLİKLERİ

402 CBC 402 SBS 402 CBC 402 SBS
Güç kaynağı voltajı 230 Vac 50 (60) Hz Çalışma ortamı sıcaklığı -20 °C ila +55 °C
Çekilen güç 220 W Motor sargısı termal koruması 120 °C
Çekilen akım 1 A Ağırlık 6,5 kg
Motor dönüş hızı 1400 devir/dakika Yağ türü FAAC HP YAĞI
Kol açılma hızı 1,3 cm/s 1 cm/s Koruma sınıfı IP 55
Pompa akış hızı 1 l/dk 0,75 l/dk MM olarak boyutlar (U x D x Y) 959 x 85 x 61
Çekiş ve itiş kuvveti 0 ila 500 daN 0 ila 690 daN
