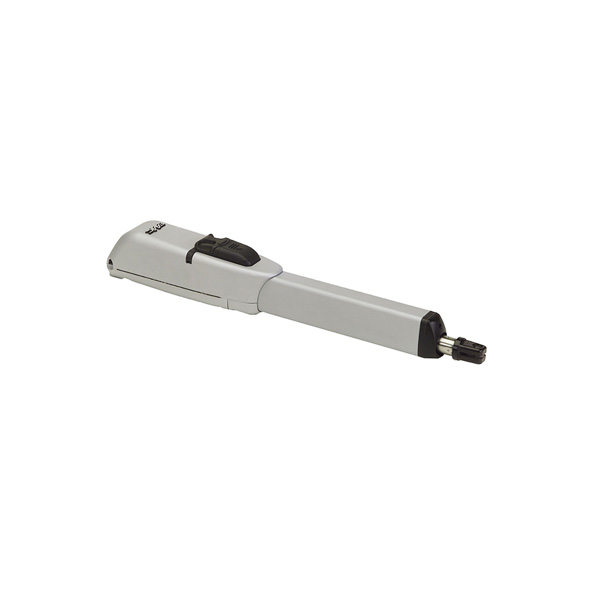

Faac 415 24VDC Elektromekanik Dairesel Kapı Motoru

Faac 415 24VDC Elektromekanik Dairesel Kapı Motoru

Elektromekanik motor
Tek kanat maks. genişliği 2,5 m (415) ve 3 m (415L) olan dairesel açılır kapılar için – elektrik kilidi ile sırasıyla 3 m ve 4 m

• “Eksen içi” itiş motoru.
• 300 mm (maks. kanat 3 m) ve 400 mm
(maks. kanat 4 m) kol mesafeli versiyonlar.
• Hareket sınırlarlayıcısı bulunan/bulunmayan versiyonları mevcuttur.
• Ezilme önleyici cihaz içeren yeni kontrol ünitesi ve engel tespiti durumunda ters yöne
dönme fonksiyonlu sanal kodlayıcı.
• Güç kesintisi durumunda çalışmayı devam ettiren acil durum bataryası (opsiyonel).
• Basitleştirilmiş anahtar korumalı aktivasyona sahip elle boşa alma aparatı.
• Hareket sınırlama stoplarını ve yavaşlamayı kontrol etme tertibatı ile birlikte maksimum emniyet için (eğer mevcutsa) hareket sınırlama aparatlarına 24 V dc güç kaynağı.
• Yere yakın kurulumu (alçak kurulum) mümkün kılan yatay kablo çıkışı.

Yeni
• BUS cihazı kullanılmayan uygulamalar için BUS XIB arayüzü ekleme opsiyonu

  • Açıklama
  • Örnek Kurulum
  • Teknik Özellikler

Açıklama

Elektromekanik motor
Tek kanat maks. genişliği 2,5 m (415) ve 3 m (415L) olan dairesel açılır kapılar için – elektrik kilidi ile sırasıyla 3 m ve 4 m

• “Eksen içi” itiş motoru.
• 300 mm (maks. kanat 3 m) ve 400 mm
(maks. kanat 4 m) kol mesafeli versiyonlar.
• Hareket sınırlarlayıcısı bulunan/bulunmayan versiyonları mevcuttur.
• Ezilme önleyici cihaz içeren yeni kontrol ünitesi ve engel tespiti durumunda ters yöne
dönme fonksiyonlu sanal kodlayıcı.
• Güç kesintisi durumunda çalışmayı devam ettiren acil durum bataryası (opsiyonel).
• Basitleştirilmiş anahtar korumalı aktivasyona sahip elle boşa alma aparatı.
• Hareket sınırlama stoplarını ve yavaşlamayı kontrol etme tertibatı ile birlikte maksimum emniyet için (eğer mevcutsa) hareket sınırlama aparatlarına 24 V dc güç kaynağı.
• Yere yakın kurulumu (alçak kurulum) mümkün kılan yatay kablo çıkışı.

Yeni
• BUS cihazı kullanılmayan uygulamalar için BUS XIB arayüzü ekleme opsiyonu

Model Kullanım Kontrol Ünitesi Parça No
Tek kanat max genişlik (m) Kullanım sıklığı devir/saat
415 – 24 Vdc 2,5 (elektrik kilidi ile 3 m) Sürekli kullanım Dahil edilmemiştir 1044151
415 LS – 24 Vdc 2,5 (elektrik kilidi ile 3 m) Sürekli kullanım Dahil edilmemiştir 1044161
415 L – 24 Vdc 3 (elektrik kilidi ile 4 m) Sürekli kullanım Dahil edilmemiştir 1044171
415 L LS – 24 Vdc 3 (elektrik kilidi ile 4 m) Sürekli kullanım Dahil edilmemiştir 1044181

Kontrol Üniteleri

Kontrol ünitesi E 024S**

Kontrol ünitesi E 024S (**)

Parça kodu 790286

Kontrol ünitesi E 124

Kontrol ünitesi E 124

Parça kodu 790284

Acil durum batarya kiti XBAT 24

Acil durum batarya kiti XBAT 24
(Sadece E 124 için)

Parça kodu 390923

Özel Aksesuarlar

Duvara montaj plakası

Duvara montaj plakası

Parça kodu 737604



415 ve 415 LS modelleri için çubuk muhafazası

415 ve 415 LS modelleri için çubuk muhafazası
(çubuk mesafesi 300 mm)

Parça kodu 727525

Acil durum batarya destek kiti

Acil durum batarya destek kiti (*) (Sadece E 124 için)

Parça kodu 390926

BUS XIB arayüzü

BUS XIB arayüzü
(Eğer E024S BUS bulunmayan fotosel ile kullanılırsa)

Parça kodu 790062

Verici-alıcı modülü X-COM

Verici-alıcı
modülü X-COM

Parça kodu 787150

X-COM BOX modülü

X-COM BOX modülü

Parça kodu 790061

Diğer Aksesuarlar

Faac-T10E

Faac Anahtarlı Butonlar

Faac fotoseller-ve-kolonlar

Faac Fotoseller ve Kolonlar

Faac-Foto2-CN-60-E-Emniyet-Aparati
Emniyet Aparatları

faaclight

Faac Flaşör Lambalar

Faac-vericiler
Faac Vericiler
Faac Uzaktan Kumandalar

Faac-aksesuar

Faac Çeşitli Aksesuarlar

Ref. Mik. Tanım Parça kodu
1 2 415 - 24 Vdc Motor 1044151
1 1 Kutulu E 024S kontrol kartı 790286
3 1 Frekans modülü XF 433 319006
1 İki kanallı verici XT2 433 SLH LR 787007
2 1 FAACLIGHT flaşör lamba  24 Vdc 410014
6 1 Fotosel çifti XP15B 785149
1 Anahtarlı buton T10 E 401019001/36
  415             415LS    415        415L LS 415 415 LS  415 L 415L LS
Güç kaynağı 24 Vdc Tip ve kullanım sıklığı 20 °C kesintisiz kullanım
Güç 70 W minimum saatlik devir20 °C ~30 ~25
Akım 3A Çalışma ortamı sıcaklığı -20 °C ila +55 °C
İtiş 280 daN Motor ağırlığı 7,8 Kg 8 Kg
Kolun hareketi 300 mm 400 mm MM olarak boyutlar (U x D x Y) 835 x 105 x 148 940 x 105 x 148
Kol açılma hızı 1,6 cm/sn Koruma sınıfı IP 54
Maks. kanat genişliği (*) 3 m* 4 m** Hareket sınırlayıcı mikro anahtarlar HAYIR EVET HAYIR EVET

(*) 2,50 m’nin üzerinde elektrik kilidi kullanımı önerilir. (**) 3,00 m’nin üzerinde elektrik kilidi kullanımı önerilir.
