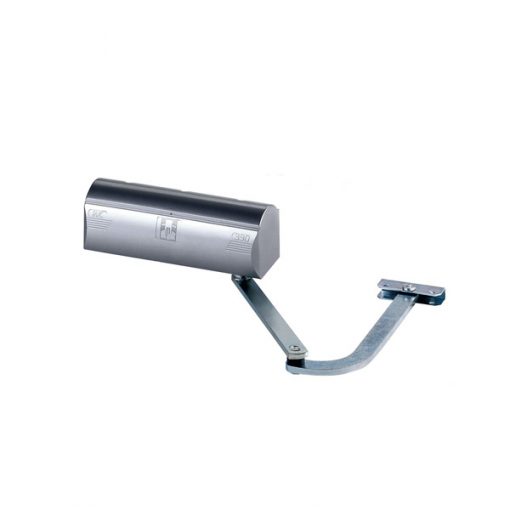

Faac 390 24VDC Mafsal Kollu Elektromekanik Dairesel Kapı Motoru

Faac 390 24VDC Mafsal Kollu Elektromekanik Dairesel Kapı Motoru

Tek kanat maksimum genişliği 1,8 m (elektrik kilidi ile 3 m) olan dairesel açılır kapılar ve tek panel maksimum genişliği 1,5 m olan katlanır kapılar için

• Motor tek yönlüdür, 1,8 m’ye kadar elektrik kilidi gerektirmez.
• Ezilme önleyici cihaz içeren yeni kontrol ünitesi ve engel tespiti
durumunda geri dönme fonksiyonlu sanal kodlayıcı.
• Güç kesintisi durumunda çalışmayı devam ettiren acil durum
bataryası (opsiyonel).

  • Açıklama
  • Örnek Kurulum
  • Teknik Özellikler

Açıklama

Tek kanat maksimum genişliği 1,8 m (elektrik kilidi ile 3 m) olan dairesel açılır kapılar ve tek panel maksimum genişliği 1,5 m olan katlanır kapılar için

Faac 390 24 vdc Motor tek yönlüdür, 1,8 m’ye kadar elektrik kilidi gerektirmez.
• Ezilme önleyici cihaz içeren yeni kontrol ünitesi ve engel tespiti
durumunda geri dönme fonksiyonlu sanal kodlayıcı.
• Güç kesintisi durumunda çalışmayı devam ettiren acil durum
bataryası (opsiyonel).

Yeni

• BUS cihazı kullanılmayan uygulamalar için BUS XIB arayüzü ekleme opsiyonu
• ÖNEMLİ: Sorunsuz çalışma için, kapı menteşesi ile kolon arasındaki mesafenin en fazla 300 mm olduğundan emin olun.

Model Tek kanat maks. genişliği (m) Kullanım sıklığı (devir/saat) Kontrol ünitesi Parça kodu
390 1,80
(3 elektrik kilidi ile)
Sürekli Kullanım Dahil Edimemiştir 104573

Kontrol Üniteleri

Faac-E-024-S-Kontrol-Unitesi

Faac Kontrol ünitesi E 024S

Kontrol ünitesi E 124

BUS XIB arayüzü

Parça kodu 790062

Acil durum batarya destek kiti* (Sadece E 124 için)

Parça kodu 390926

Verici-alıcı modülü XCOM

Parça kodu 787150

XCOM KUTU Modülü

Parça kodu 790061

Özel Aksesuarlar

xbat-acildurum-batarya-kiti

Acil durum batarya kiti XBAT 24 (Sadece E 124 için)

Parça kodu 390923

Faac-Alici-XF433-Mhzz

Alıcı XF433 Mhz
Alıcı XF868 Mhz

Parça kodu XF433 319006

Parça kodu XF868 319007

Faac XP15B-Fotosel

Fotosel XP15B

Parça Kodu       785149

Faaclight  Flaşör lamba 24 Vdc

Parça kodu 410014

Düz kol çifti

Parça kodu 738010

Duvara montaj plakası

Parça kodu 737403

Faac-XK-21-L-24V--anahtar-secici

XK 21 L 24 V
Hırsızlık önleyici
levyeyle açılan anahtar seçici

Parça kodu 401301

Faac-Harici-bosa-alma-kiti-

Harici boşa alma kiti

(sadece XK 21 L 24 V için)

Parça kodu 424001

Faac-391E-grafik A

Grafik A

Faac 390 24 vdc için notlar:

• Tek kanatlı kapı için, bir 391 E motor kullanın. İki kanatlı kapı için, bir 391 E motor ve bir 391 motor kullanın.
• ÖNEMLİ: Yeni technolojileri sayesinde, E024S kontrol kartı sadece XF 433/XF 868 alıcısıyla ve XP15 B fotoselleri (“bus“ bağlantısı) uyumludur.
• (*) Pb 2 standart bataryaları FAAC tarafından tedarik edilmemektedir. 12 V/4Ah kullanılmalıdır. Boyutlar: 90X70X108 mm

Diğer Aksesuarlar

Faac-T10E

Faac Anahtarlı Butonlar

Faac fotoseller-ve-kolonlar

Faac Fotoseller ve Kolonlar

Faac-Foto2-CN-60-E-Emniyet-Aparati
Emniyet Aparatları

faaclight

Faac Flaşör Lambalar

Faac-vericiler
Faac Vericiler
Faac Uzaktan Kumandalar

Faac-aksesuar

Faac Çeşitli Aksesuarlar

faac-390_24Volts

Ref. Mik. Tanım Parça kodu
1 2 390- 24 Vdc motor 104573
2 Mafsal kolları 738705
4 1 Kontrol ünitesi  EO24S 790286
1 Frekans modülü XF 433 319006
1 İki kanallı verici XT2 433 SLH LR 787007
2 1 FAACLIGHT flaşör lamba - 24 Vdc 410014
6 1 Fotosel çifti XP 15B 785149
3 1 Anahtarlı buton T10 E 401019001/36

öNEMLİ:

Konfigürasyon her bir kuruıumun özel"risk analileri"ne  göre karar verilecek emniyet aparatlarını içermez(örn. : aktif ya da pasif emniyet kenarları) (R(UNI-EN 12445 ve 12453 Avrupa Standartları). Verilen fiyatlar kurulum masrafları ve duvar, elektrik ve metal işleri hazirllkları harcamalarını içermez.

390‘IN BOYUTLARI VE TEKNİK ÖZELLİKLERİ
Güç kaynağı voltajı 24 Vdc Maks. tork 200 Nm
Çekilen güç 40 W Çalışma ortamı sıcaklığı -20 °C ila +55 °C
Çekilen akım 2 A Koruma sınıfı IP 44
Motor dönüş hızı 960 devir/dakika Ağırlık 11,5 kg
Redüksiyon oranı 1/700 Boyutlar  (U x D x Y) mm 410 x 130 x 130
Açısal hız 8°/s

GRAFİK -A-   FAAC 390 24VDC  Kapı Ağırlığı ve Kanat Uzunluğu Diyagramı

Faac-391E-grafik A
